摘要

本实验旨在帮助学生理解和掌握 Hybrid 端口的配置方法，通过实际操作，学生将了解 Trunk 端口与 Hybrid 端口的区别。

任务一、拓扑图

按照下图在 eNSP 中绘制拓扑：

注意

当前处于 eNSP 软件的熟悉阶段，要求画出的拓扑图与下列图片“像素级”一致。

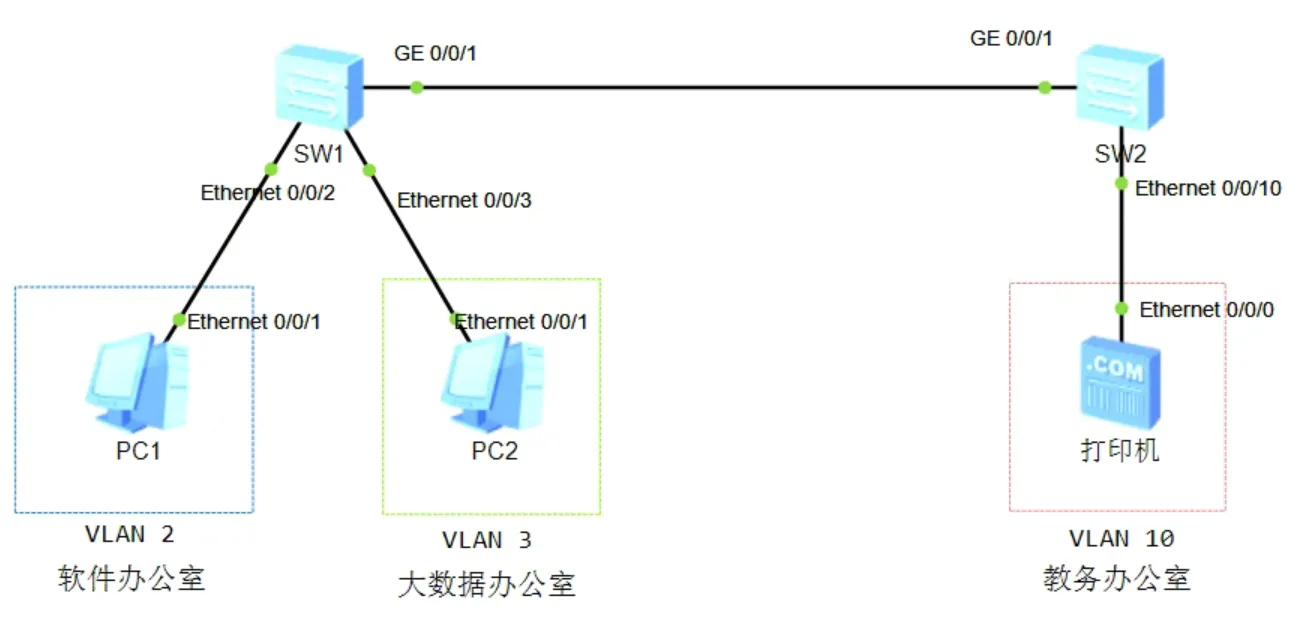

拓扑图
拓扑图

任务二、配置网络参数

按照下表为 PC1、PC2 和打印机配置网络参数：

设备 IP地址 子网掩码
PC1 192.168.1.1 255.255.255.0
PC2 192.168.1.2 255.255.255.0
打印机 192.168.1.3 255.255.255.0

任务三、配置交换机 SW1

# 进入系统视图并关闭信息中心
system-view
undo info-center enable
# 创建VLAN
vlan batch 2 3 10

# 配置Hybrid端口
interface Ethernet0/0/2
port link-type hybrid
port hybrid pvid vlan 2
port hybrid untagged vlan 2 10
quit

interface Ethernet0/0/3
port link-type hybrid
port hybrid pvid vlan 3
port hybrid untagged vlan 3 10
quit

interface GigabitEthernet0/0/1
port link-type hybrid
port hybrid tagged vlan 2 3 10
quit

任务四、配置交换机 SW2

练习

这部分由自己完成。

任务五、验证

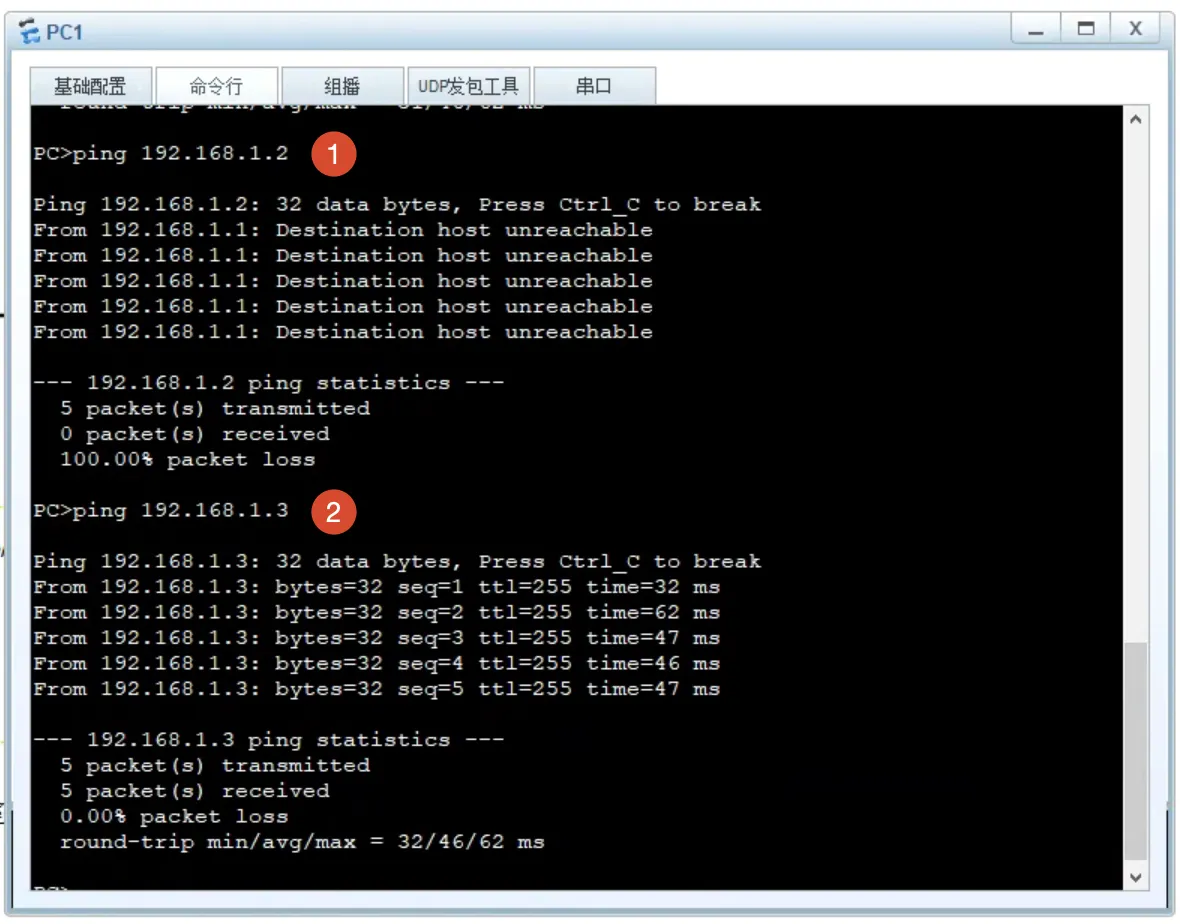

PC1 与 PC2 不通，但与打印机可通：

PC1
PC1

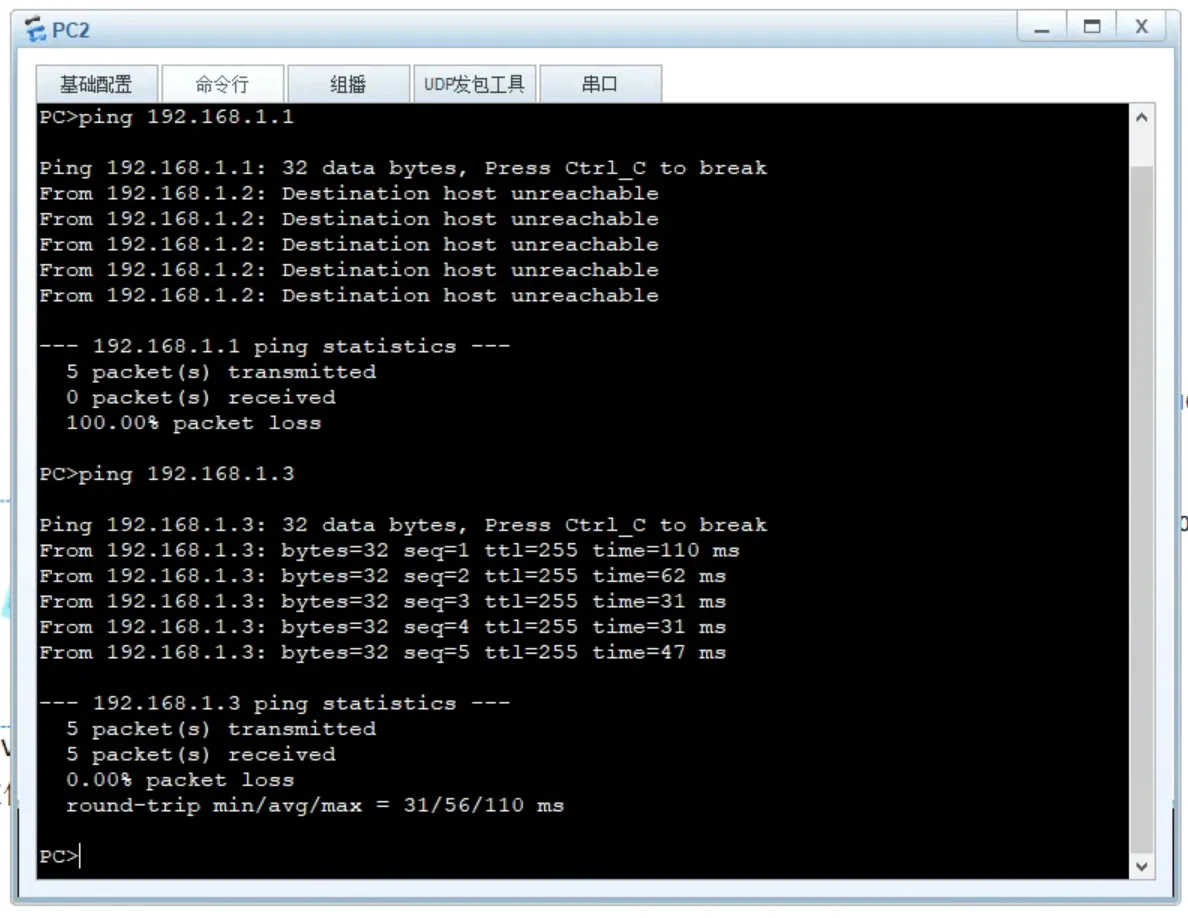

PC2 与 PC1 不通，但与打印机可通：

PC2
PC2
